KN遮断工法(活管遮断工法)

KN遮断工法(活管遮断工法)

特 長

新開発の遮断治具で簡単施工とコストダウンを実現!

1.コストダウン

フィッティングを中圧専用、国内生産にすることでコストダウンと安定供給を実現しました。

2.容易な施工性

治工具の取付けは、フランジ接合を利用し、専門工具を必要としません。
穿孔機に自動送り機構を採用、穿孔機操作の修練が不要です

3.遮断治具

新規開発した遮断治具は油圧だけでストッパーの軸方向への移動、シールゴムの拡張を可能としました。
シンプル構造なので現場でのシールゴム交換も短時間で可能です。

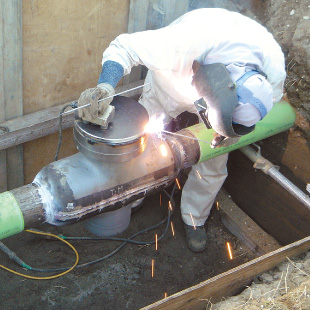

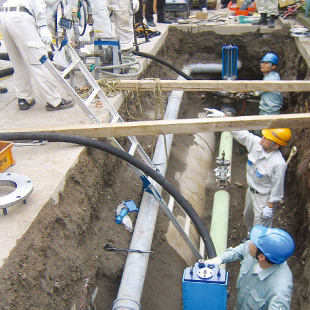

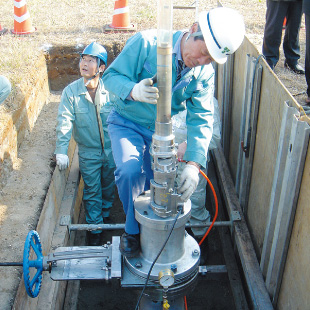

KN遮断工法設置風景
KN遮断工法設置風景
KN遮断工法設置風景

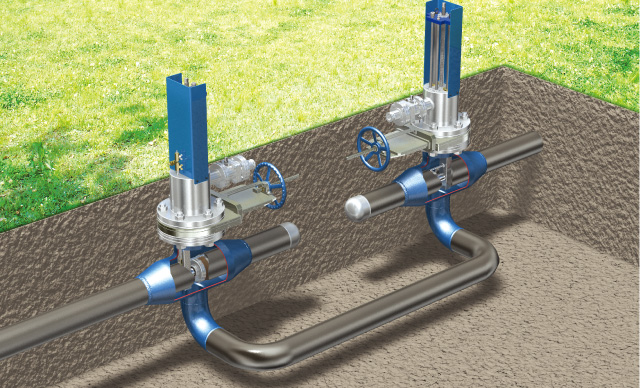

施工例

KN遮断工法施工例
KN遮断工法施工例

遮断原理

  • ストッパー駆動に油圧を使用し、既設管の傾斜に影響されない構造。
  • シールゴムを強制圧着させ、管の変形や内面状態に影響されない遮断性能。
KN遮断工法遮断原理
KN遮断工法遮断原理

仕様

適用管種 鋼管 (SGP)
適用圧力 1.0MPa未満
適用管径 100A、150A、200A、300A
穿孔方法 切断切落とし
取出方向

下取出し

本商品は(社)日本ガス協会が実施する地方ガス事業者向け技術開発支援制度に基づく平成18,19年度開発テーマ『中圧鋼管活管遮断工法』の開発品です。

■共同開発メンバー

(社)日本ガス協会、習志野市企業局、大多喜ガス(株)、武陽ガス(株)、東邦ガス(株)、大阪ガス(株)、大肯精密(株)

この商品は製品改良の為、予告なく変更することがあります。
