中圧A　フランジタイプ


フランジ形ダクタイル鋳鉄製ボールバルブ

フランジ形ダクタイル鋳鉄製 ボールバルブ
  • KBF-500D、501Dシリーズ構造図
    KBF-500D、501Dシリーズ構造図

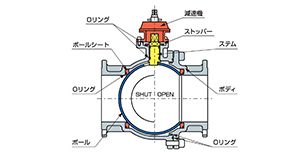

  • KBF-700D、200A構造図
    KBF-700D、200A構造図

特長

ガバナの入出、ボイラ等の機器回りのバルブとして最適です。

開閉操作はレバー式で取扱いが容易です。（700Dは減速機付きです。）

埋設の場合は、人孔内に設置して下さい。

仕様

※表部分は横にスクロールしてご覧ください。

型式 KBF-500D KBF-501D KBF-700D
呼び径 20A・25A
40A・50A
80A・100A
150A		 150A・200A 200A
ポート形式 フルボア レジュース フルボア
材質 弁箱（FCD）、弁体（SUS or SCS）、弁座（PTFE）、弁棒（SUS）
弁体支持 1.0MPa未満
外面防食 アルミニウムペイント
