消火用　硬質塩化ビニル外面被覆鋼管


キーロンVF ニップル
STPG VF ニップル

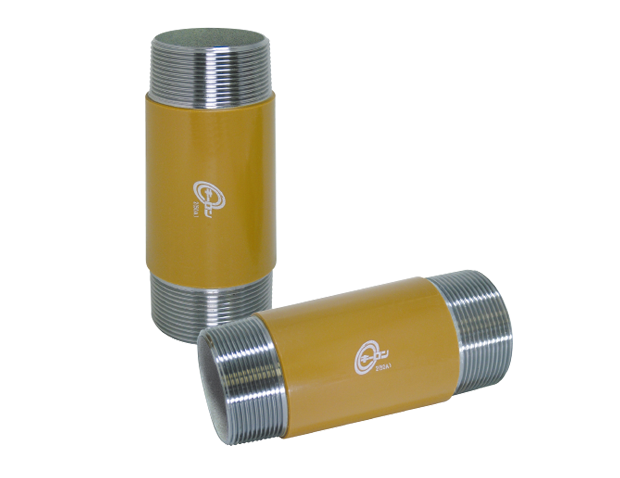

キーロンVF ニップル / STPG VF ニップル

JIS G 3454に亜鉛メッキを施した管の外面に硬質塩化ビニルを被覆した鋼管SGP-VS日本水道鋼管協会規格WSP041を材料として両端ねじ加工したニップルです。

仕様

※表部分は横にスクロールしてご覧ください。

■VFニップル

単位：mm

呼び径 長さ（L） 外面被覆厚さ（t1） 近似内径（Φd）
3/4（20A） 100 1.5以上 21.6
1（25A） 100 1.2以上 27.6
1 1/4（32A） 100 35.7
1 1/2（40A） 100 41.6
2（50A） 150 52.9
2 1/2（65A） 200 67.9
3（80A） 200 80.7
4（100A） 200 1.5以上 105.3

※表部分は横にスクロールしてご覧ください。



■STPG VFニップル

単位：mm

呼び径 長さ（L） 外面被覆厚さ（t1） 近似内径（Φd）
2 1/2（65A） 200 1.2以上 65.9
3（80A） 200 78.1
4（100A） 200 1.5以上 102.3
